Artikelnr.: palstarat5k

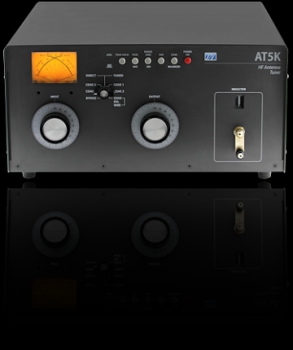

PALSTAR AT - 5 K
(3500 Watt Antennentuner)

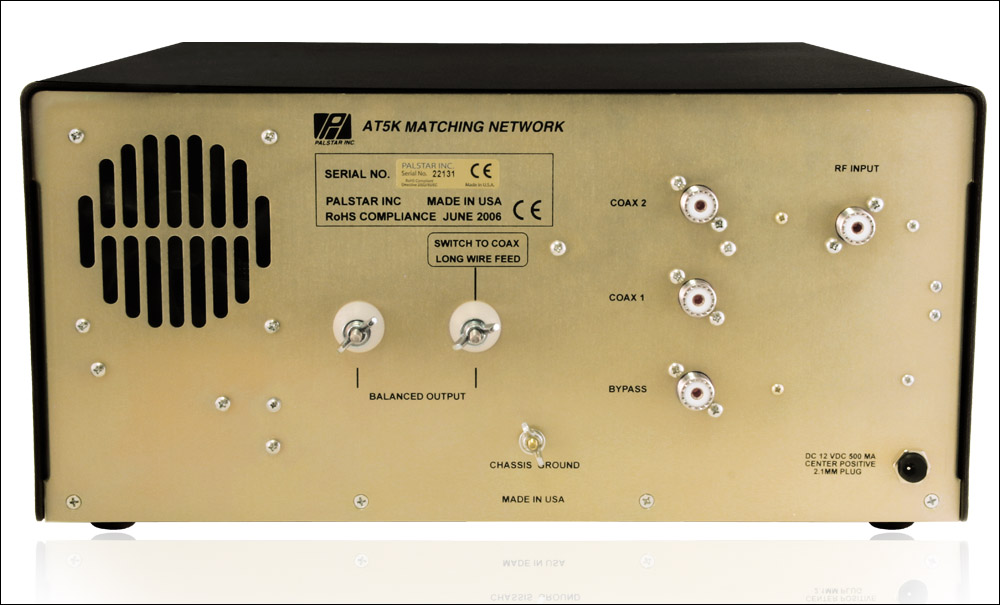

Der 3500-Watt-Antennentuner AT5K deckt die Bänder von 160 m bis 15 m ab (mit eingeschränktem Impedanzbereich auf 10 m) und ist für eine Leistung von bis zu 3500 Watt PEP ausgelegt. Gegenüber dem AT4K setzt der AT5K neue Maßstäbe bei der Belastbarkeit: Er bietet eine Dauerbelastbarkeit von 3500 Watt (bei Dauerträgerbetrieb) bei geringen Verlusten und einem weiten Impedanzanpassungsbereich. Der Frequenzbereich reicht von 160 m bis 15 m, wobei der Anpassungsbereich auf 10 m eingeschränkt ist. Für den Betrieb mit symmetrisch gespeisten Antennen verfügt der AT5K über einen symmetrischen Ausgang, der durch einen hochbelastbaren 5-kW-Balun (mit Teflon-Kabel) am Eingang der Tunerschaltung realisiert wird. Der in den USA gefertigte AT5K ist ein einzigartiger Hochleistungstuner, der ganz in der Tradition amerikanischer Amateurfunkgeräte steht. Aufgrund seiner enormen Robustheit trägt er den Spitznamen „Rock Crusher“ und entwickelt sich rasch zum bevorzugten Tuner für Funkamateure, die Wert auf das beste und widerstandsfähigste Gerät am Markt legen. Bei herkömmlichen unsymmetrischen Tunern, die am Ausgang mit einem 4:1-Balun arbeiten, ist dieser einer Vielzahl von Impedanz- und Reaktanzwerten ausgesetzt, für die er ursprünglich nicht ausgelegt war. Der Palstar AT5K – ebenso wie sein „kleiner Bruder“, der AT4K – verwendet hingegen ein T-Anpassnetzwerk, bei dem ein 1:1-Übertrager (unsymmetrisch auf symmetrisch) am Eingang des Netzwerks sitzt. Bei korrekter Abstimmung des Netzwerks liegen sowohl am Eingang als auch am Ausgang des Baluns 50 Ohm an, sodass dieser seine wichtige Transformationsaufgabe optimal erfüllen kann. Der AT5K verfügt über einen Antennenwahlschalter mit sechs Positionen und bietet eine Messfunktion für die Vorwärtsleistung in zwei Messbereichen: 300 und 3000 Watt. Im Inneren des AT5K befinden sich massive, speziell gefertigte Drehkondensatoren mit großen Platten (600 pF) und einer Spannungsfestigkeit von 6 kV. Diese hohe Kapazität sorgt für eine unübertroffene Leistung im 160-Meter-Band, während speziell konstruierte, nicht-metallische Endplatten eine Minimalkapazität von nur 23 pF für die Abstimmung im 10-Meter-Band ermöglichen – ein ungewöhnlich niedriger Wert für einen Drehkondensator dieser Größe. Ebenso massiv ist die auf einem Keramikkörper gewickelte Spule (35 µH, 10 A, 7 kV); sie besteht aus versilbertem Kupferdraht (Drahtstärke 10 AWG) und verfügt über eine versilberte Rollenachse sowie ein Kontaktrad. Die Entwicklungsabteilung von Palstar hat die Technologie des beliebten Wattmeters PM2000A in diesen Tuner integriert und bietet so ein Doppel-Kreuzzeiger-Instrument mit aktiver Spitzenwertanzeige und Peak-Hold-Funktion. Ergänzt durch ein Gehäuse aus 11-Gauge-Aluminium (ca. 2,3 mm / 0,090 Zoll Stärke) mit Iridit- Beschichtung sowie eine robuste Pulverbeschichtung an Frontplatte und Gehäusedeckel, präsen- tiert sich der AT5K als Palstars erstklassiger Premium-Antennentuner. |
