Artikelnr.: yaesuftdx10

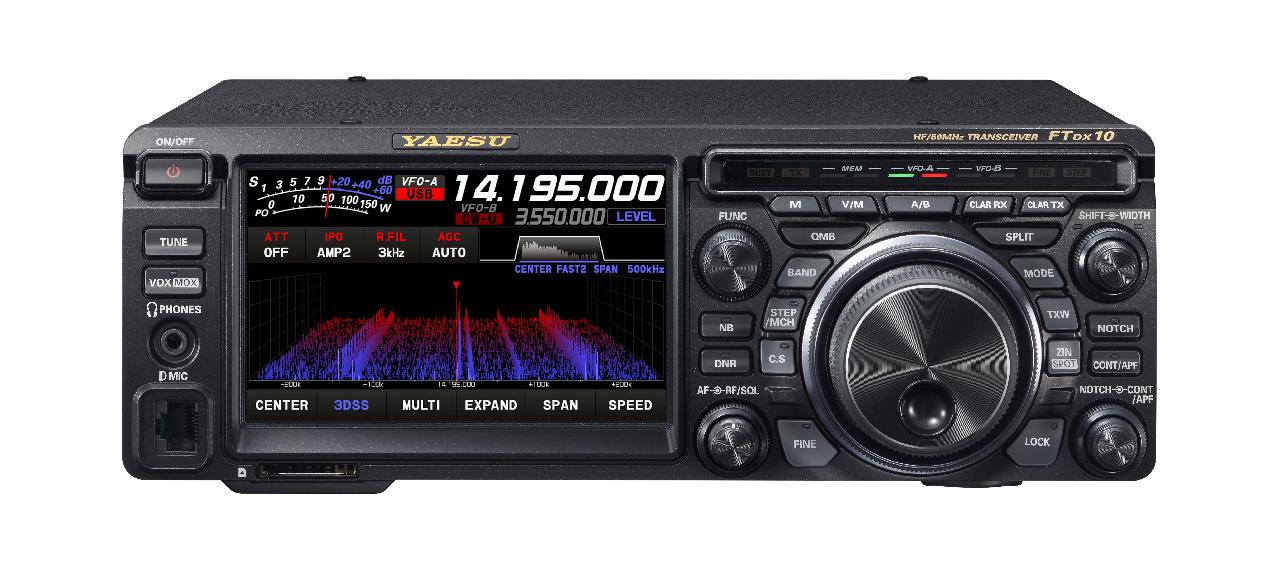

Yaesu FT DX - 10
HF / 50 MHz SDR - Transceiver (100 Watt)
Yaesu FT DX - 10 Wie die FDX101-Serie verwendet auch der neue FTDX10 die Yaesu Hybrid SDR-Konfiguration Schmal-Band-SDR mit 3 Arten von Roofing Filtern und phänomenalen Multisignal- Wie bei der FDTX101-Serie wurde die Empfängerkonfiguration vom Typ Down Conversion Die lokale Schaltung des neuen FTDX10 verwendet die 250 MHz HRDDS Methode wie die Das 5-Zoll Vollfarbdisplay zeigt das 3DDS-Display. Durch Berühren der Frequenzanzeige MPVD (Mulit-Purpose VFO Outer Dial) ist ein großer Mehrzweckring an der Außenseite des Die Fernsteuerung des Transceivers ist mit der optionalen Netzwerkfernbedienungssoftware |
| T E C H N I S C H E D A T E N |
| A L L G E M E I N |
|
| RX - Frequenzbereich | 30 kHz - 75 MHz (Betrieb) 1.8 MHz - 54 MHz (angegebene Leistung nur Amateur- funkbänder) |
| TX - Frequenzbereich | 1.8 - 54 MHz (nur Amateurfunkbänder) |
| Sendemodi | A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK) |
| Frequenzschritte | 1/10Hz SSB, CW, 10/100Hz (AM, FM) |
| Antennenimpendanz | 50 Ω, unsymmetrisch (Antennentuner „AUS“) HF: 16,7 – 150 Ω, unsymmetrisch (Antennentuner „EIN“) 50 MHz: 25-100 Ω, unsymmetrisch (Antennentuner „EIN“) |
| Betriebstemperaturbereich | 0 °C bis +50 °C |
| Frequenzstabilität | ±0,5 ppm (nach 1Minute bei 0 °C bis +50 °C) |
| Versorgungsspannung | DC 13.8 V ±15 % (negative Masse) |
| Leistungsaufnahme (ca.) | RX (kein Signal) 2,5 A RX (Signal vorhanden) 3A TX (100W) 23 A |
| Abmessungen (BxHxT) | 266x91x264 mm (Ohne hervorstehende Teile) |
| Gewicht (ca.) | 5,9 kg |
S E N D E R |
|
| Ausgangsleistung | 5-100 W (CW, SSB, FM, RTTY, PKT) 5-25 W (AM) |
| Modulationsarten | J3E (SSB): Symmetrisch A3E (AM): niedriger Pegel (Vorstufe) F3E (FM): variable Reaktanz |
| Maximale FM-Abweichung | ±5.0 kHz/±2,5 kHz (schmal) |
| Harmonische Strahlung | Besser als -50 dB (1,8-29,6 MHz Amateurfunkbänder) Besser als -63 dB (50-MHz-Amateurfunkband) Besser als -60 dB (70-MHz-Amateurfunkband) |
| Unerwünschte Seitenbandunterdrückungen | Mind. 60 dB unterhalb Spitzenausgang |
| IMD 3. Ordnung | -31 dB bei 14 MHz 100 W PEP |
| Bandbreite | 3 kHz (LSB/USB), 500 Hz (CW), 6kHz (AM), 16 kHz (FM) |
| NF-Ansprechvermögen (SSB) | Nicht mehr als -6dB von 300 bis 2700 Hz |
| Mikrofonimpendanz | 600 Ω (200 bis 10 kΩ) |
| E M P F Ä N G E R |
|
| Empfängerschaltung | Doppelsuperhet |
| Zwischenfrequenzen | 1) 9.005 MHz 2) 25 kHz |
| Empfindlichkeit | SSB/CW (2.4 kHz, 10 dB S+N/N) 1.8 MHz – 30 MHz 0.16 µV (AMP2 „EIN“) 50 MHz – 54 MHz 0.125 µV (AMP2 „EIN“) 70 MHz – 70 MHz 0.16 µV (AMP2 „EIN“) AM (BW: 6 kHz, 10 dB S+N/N, 30 % Modulation bei 400 Hz) 0.5 MHz – 1.8 MHz 7.9 µV 1.8 MHz – 30 MHz 2 µV 50 MHz – 54 MHz 1 µV 70 MHz – 70.5 MHz 2 µV FM (1 kHz, DEV BW: 12 kHz, 12 dB SIAD) 28 MHz – 30 MHz 0.25 µV (AMP2 “EIN“) 50 MHz – 54 MHz 0,2 µV (AMP2 “EIN“) 70 MHz – 70,5 MHz 0.25 µV (AMP2 „EIN“) |
| Spiegelselection | 70 dB oder besser (1.8 MHz – 28 MHz Amateurfunkbänder) 60 dB oder besser (50 MHz Amateurfunkband) 60 dB oder besser (70 MHz Amateurfunkband) |
| Maximale Audioausgangsleistung | 2,5 W zu 4 Ω mit 10 % THD (Klirrfaktor) |
| Audioausgangsimpendanz | 4 bis 16 Ω (4 Ω: Nennwert) |
| Leitungsgeführte Strahlungen | unter 4 nW |
