Icom IC - 705
Preis auf Anfrage
* inkl. der gesetzlichen MwSt.; zzgl. Versandkosten
sofort lieferbar

Artikelnr.: ic705

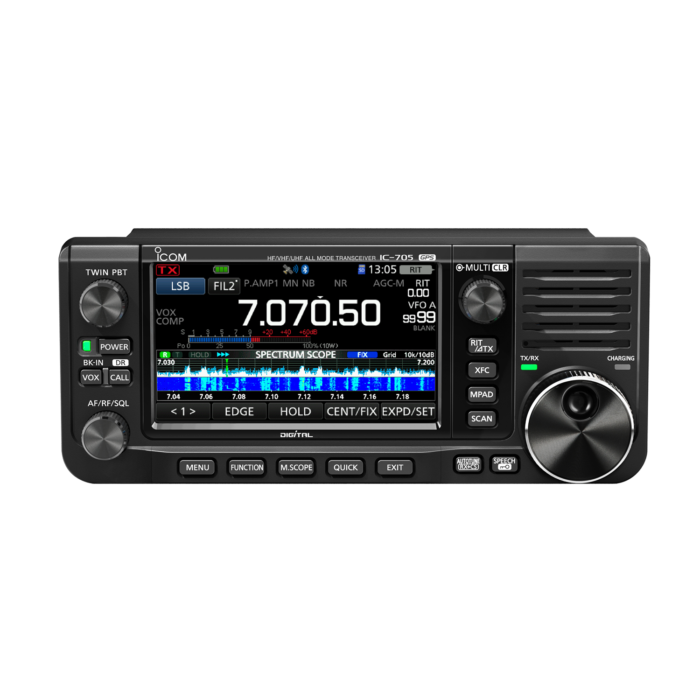

Icom IC - 705

HF / VHF / UHF Multiband, Multimode Transceiver







   Der Neue IC – 705 ist ein Multiband und Multimode Funkgerät inkl. D-Star DV, KW-430 MHz.

   Von der Kurzwelle bis zu 50/144/430 MHz lässt sich eine Vielzahl von Bändern in den Betriebs-
   arten D-STAR DV, SSB, CW, RTTY, AM und FM nutzen. Der IC-705 empfängt durchgehend
   von 30 kHz bis zum 144-MHz-Band. Der Empfang von FM-Rundfunk und Flugfunk ist ebenfalls
   möglich.

   Das 4,3 Zoll große TFT-Toucscreen-Farbdisplay ermöglicht eine intuitive Bedienung aller
   Funktionen, Einstellungen und unterschiedlicher visueller Hilfsmittel, wie z.B. des Bandskops,
   der Wasserfallanzeige und des Audioskop

   Im Portabelbetrieb steht bei Verwendung des Akkupacks BP-272 etwa 3 h* lang eine maximale
   Sendeleistung von 5 W zur Verfügung – perfekt für 5-W-QRP sowie für den 0,5-W-QRPp-Betrieb.
   Kommt eine externe 13,8-V-Gleichstromversorgung zum Einsatz, sind bis zu 10 W möglich.
   * TX : RX : Stand-by = 1 : 1 : 8 (Akkusparfunktion EIN, FM-Modus)

   Im IC-705 kommt ein HF-Direktabtastsystem zum Einsatz. Die HF-Signale werden vom Analog-
   Digital-Konverter in digitale Daten umgewandelt und anschließend im FPGA (Field-Programm-
   able Gate Array) verarbeitet. Daraus ergibt sich eine Vereinfachung der Schaltung. Internes
   Rauschen, das schwache Signale überlagert, lässt sich so reduzieren. * Oberhalb von 25 MHz
   wird ein Down-Konverter verwendet.







   T E C H N I S C H E   D A T E N


           A L L G E M E I N


  Frequenzbereich
  (Empfänger)

  0.30 - 199.999

  400.000 - 470.00

  Frequenzbereich
  (Sender)

  1.810 - 1.999

  3.500 - 3.800

  7.000 - 7.200

  10.100 - 10.150

  14.000 - 14.350

  18.068 - 18.168

  21.000 - 21.450

  24.890 - 24.990

  28.000 - 29.700

  Betriebsarten
  USB, LSB, CW, RTTY, AM, DV, FM, WFM (nur Empfang)

  Speicherkanäle
  500 (100 Gruppen), 25 für Eckfrequenzen, 4 Anrufkanäle

  Antennenanschluss
  BNC

  Stromversorgung
  13,8V DC + 0,5ppm (bei – 10°C - + 60°C)

  Frequenzauflösung
  1 Hz

  Stromaufnahme
  TX (max. Sendeleistung) bei 13,8 V DC: unter 3A (10W)

  TX (max. Sendeleistung) bei 7,4 V DC: unter 2,5 A (5 W)

  RX (max. Lautstärke) bei 13,8 V DC: 0,5 A (typisch)

  RX (max. Lautstärke) bei 7,4 V DC: 0,8 A (typisch)

  RX (Stand-by) bei 13,8 V DC: 0,3 A (typisch)

  RX (Stand-by) bei 7,4 V DC: 0,5 A (typisch)


  Abmessungen

(ohne vorstehende Teile)

  200 mm x 83,5 mm x 82 mm (B x Hx T)

  Gewicht (ca.)
  1,1 kg (inkl. Akku)

  Lieferumfang
  1x Gerät (Icom IC - 705)
  1x Handmikrofon
  1x Akku
  1x Stromkabel
  1x Ersatztsicherung
  1x CW Tastenstecker
  1x Mikrofonplatte
  1x Basis Bedienungsanleitung (Deutsch)


            S E N D E R


  Sendeleistung
  SSB/CW/RTTY/FM/DV bei 13,8 V DC: 0,1 – 10 W

  SSB/CW/RTTY/FM/DV bei 7,4 V DC: 0,1 – 5 W

  AM bei 13,8 V DC: 0,025 – 2,5 W

  AM (bei 7,4 V DC: 0,025 – 1,25 W


  Modulationsverfahren
  SSB: digitale PSN-Modulation

  AM:digitale Vorstufenmodulation

  FM : digitale Phasenmodulation

  DV: digitale GMSK – Modulation

  Nebenaussendungen
  unter -50 dB (KW), unter -60 dB (50 Mhz)

  unter -60 dB (144 / 430 Mhz)


  Trägerunterdrückung
  über 50 dB

  Seitenbandunterdrückung
  über 50 dB


           E M P F Ä N G E R


  Empfangssystem
  0,03 ~ 24,999999 MHz (RF – Direktabtastung)

  25 ~ 199,000000 MHz

  400 ~ 470 MHz (Abwärtskonvertierung ZF-Abtastung)


  Zwischenfrequenzen
  25 ~ 199,999999 MHz; 400 ~ 470 MHz

  38,85 MHz + 0,5 MHz
