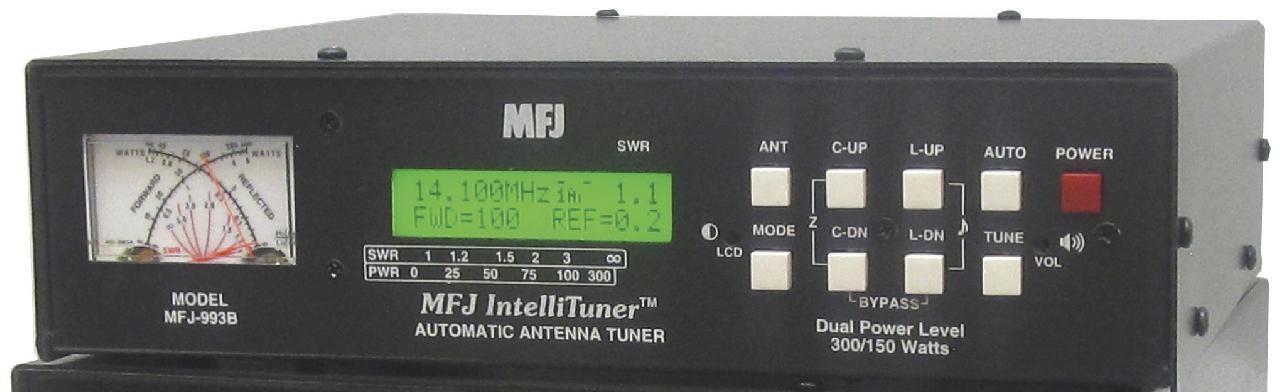

MFJ-993B

Automatischer Antennentuner für Koax- und paralleldrahtgespeiste Antennen.
Eingebaut ist ein SWR- und Wattmeter, ein Umschalter für 2 Antennen und ein
4:1 Balun. Angepasst wird ein Impedanzbereich von 6-1600 Ohm im Bereich
von 1.8-30MHz. Bis zu 2000 Speicherpositionen merken sich einmal eingestellte
Frenquenzen und ermöglichen so ein sehr schnelles Abstimmen, wenn diese
Frenquenz erneut verwendet wird. Das Abstimmen erfolgt sehr schnell und
automatisch sobald gesendet wird und eine manuelle Abstimmung ist ebenfalls
möglich. Als Anzeige stehen zu einen ein analoges Kreuzzeigerinstrument für
SWR zur Verfügung, desweiteren ein LCD mit SWR, Leistung, Frenquenz und
anderen Informationen. Darüberhinaus bietet der MFJ - 993B eine akustische
Ausgabe entsprechend dem SWR, sehr nützlich für sehbehinderte Anwender.
Die maximale sendeleistung beträgt 300 W PEP SSB bzw. 150 W CW.



Eingenschaften

• Passt Antennen automatisch mit einer Impendanz von

  6 bis 1600 Ohm oder 6 bis 3200 Ohm an

• Bewältigt 300 Watt (entsprechend 6 bis 1600 Ohm) oder 150 Watt

  (passend 6 bis 3200 Ohm)

• Die Abstimmung dauert weniger als 15 Sekunden, normalerweise

  weniger als 5 Sekunden

• über 20.000 nichtflüchtige Speicher für Tuner-Einstellungen

• Hocheffiziente L-Netzwerk-Anpassungsschaltung

• 1,8 bis 300 MHz kontinuierliche Frequenzabdeckung

• Einstellbares Ziel-SWR 1,0 bis 2,0 (Standard ist 1,5)

• Einstellbarer SWR-Schwellenwert 0,5 bis 1,5 (Standard ist 0,5

• über dem Ziel-SWR)

• Beleuchtetes Kreuznadel-SWR/Wattmeter mit Hoch-, Niedrig-

  und Auto-Range-Optionen

• Multifunktions-LCD-Display mit Hintergrundbeleuchtung und

  Kontrastregelung

• Eingebauter Frequenzzähler zum Merken frequenzspezifischer

  Übereinstimmungswerte

• Zwei koaxial gespeiste SO-239-Antennenanschlüsse

• Anschluss für Einzeldraht- oder Einzeldrahtantennen

• Eingebauter 4:1-Strombalun für symmetrische Linienantennen

Spezifikationen

Impedanzanpassungsbereich
6 bis 1600 Ohm (300 Watt) oder 6 bis 3200 Ohm (150 Watt)

SWR-Anpassungsbereich
Bis zu 8:1 für <50 Ohm und bis zu 32:1 für >50 Ohm (300 Watt)
Bis zu 8:1 für <50 Ohm und bis zu 64:1 für >50 Ohm (150 Watt)

Minimale Leistungsoptimierung
2 Watt (die optimale SWR-Abstimmgenauigkeit liegt bei 10–20 Watt)

Maximale Leistung beim Tuning
100 Watt mit Foldback, 20 Watt ohne Foldback

HF-Leistungsgrenze
300 Watt SSB/CW

Frequenzbereich
1,8 bis 30 MHz kontinuierliche Abdeckung

Genauigkeit des Frequenzzählers
+1 kHz über HF-Bänder

Kapazitätsbereich
0 bis 3908 pF nominal (256 Werte)

Induktivitätsbereich
0 bis 24,86 μH nominal (256 Werte).

Relaisbewertung
16 Ampere 1000 Volt

Elektrische Lebensdauer des Relais
100.000 Operationen

Mechanische Lebensdauer des Relais
10 Millionen Operationen

Speicherung von Speicherdaten
>200 Jahre

Anforderungen an die Stromversorgung
12 – 15 Volt Gleichstrom

Aktueller Verbrauch
1 Ampere oder weniger

Abmessungen (ohne Anschlüsse und knöpfe)
257 x 71 x 234 mm (B x H x T)

Gewicht
ca. 1,77 kg
