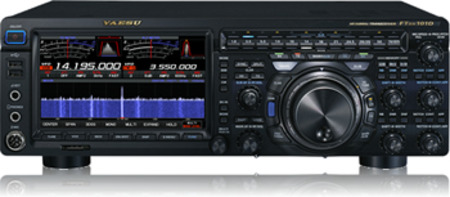

Yaesu FT - 101 D
Der Ultimate HF/50 Mhz-Transceiver ist da und setzt die Tradition hochwertiger HF-Produkte fort.
Benannt nach dem bekannten FT-101, der einen Eckpfeiler in der Geschichte der HF-Transceiver
darstellt, ist mit der Geburt des FTDX101D die Zukunft da. Mit 100 Watt Leistung, VC Tune für das
Hauptband (Subband optional erhältlich), Crystal Roofing Filtern für CW (600 Hz), SSB (3 kHz) und
AM (12 kHz) ist dieses Radio für den Einsatz in schwachen Umgebungen geeignet Signalumgebung.
„Wir glauben, dass das Hören eines schwachen Zielsignals in einer Umgebung mit starken Interferenzen
in der Nähe die wichtigste Leistung ist, die von HF-DX-Kommunikationsgeräten aller Zeiten verlangt
wird. Das Erreichen und Erreichen dieses Ziels ist die ultimative Mission, der sich Yaesu seit über
60 Jahren stellt.“
| TECHNISCHE DATEN |
|
A L L G E M E I N
|
|
| RX-Frequenzbereich |
30 kHz - 75 MHz (Betrieb)
1.8 MHz - 54 MHz (abgegebene Leistung, nur Amateurfunkbänder)
|
| TX - Frequenzbereich |
1.8 MHz - 54 MHz (nur Amaterufunkbänder)
|
| Sendemodi |
A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1 (PSK)
|
| Frequenzschritte |
1/5/10 Hz (SSB, CW), 10/100 Hz (AM,FM)
|
| Antennenimpendanz |
50 Ohm, unsymmetrisch (Antennentuner AUS)
16.,7 - 150 Ohm, unsymmetrisch (Tuner EIN, Amateurfunkband 1.8-
29.7 MHz
25 - 100 Ohm, unsymmetrisch (Tuner EIN, Amateurfunkband 5o MHz)
|
| Betriebstemperaturbereich |
0°C - +50°C
|
| Frequeznstabilität |
+0,1 ppm (-10°C bis +60°C nach 1 Minute)
|
| Versorgungsspannung |
DC13.8 V + 10 %
|
| Leistungsaufnahme (ca.) |
RX (kein Signal) 3,5 A
RX - (Signal vorhanden) 4,0 A
TX (100 W)
|
| Abmessungen |
420 x 130 x 332 mm (ohne Regler)
|
| Gewicht (ca.) |
12 Kg
|
S E N D E R
|
|
| Leistungsausgang |
5 W - 100 W (CW, SSB, FM, RTTY, PKT)
5 W - 25 W (AM)
|
| Modulatienstyüen |
J3E (SSB) : Symmetrisch
A3E (AM) : Niedriger Pegel (Vorstufe)
F3E (FM) : Vairable Reaktanz
|
| Max. FM-Abweichung |
+ 5.0 kHz / + 2.5 kHz
|
| Harmonische Strahlung |
Besser als -50 dB (Amateurfunkbänder 1.8 MHz - 29.7 MHz)
Besser als -66 dB ( Amateurfunkband 50 MHz)
|
| SSB-Trägersignalunterdrückung |
Mind. 60 dB unter Spitzenausgang
|
Unerwünschte Seitenbandunter-
drückung |
Mind. 60 dB unterhalb Spitzenausgang
|
| IMD 3. Ordnung (14 MHz) |
-31 dB (100 W)
|
| Bandbreite |
3.0 kHz (LSB, USB), 500 Hz (CW)
6.0 kHz (AM), 16 kHz (FM)
|
| Audioansprechvermögen (SSB) |
Nicht mehr als -6 dB von 300 bis 2700 Hz
|
| Mikrofonimpendaz |
600 Ohm (200 bis 10 kOhms)
|
E M P F Ä N G E R
|
|
| Empfängerschaltung |
Doppelsuperhet
|
| Empfindlichkeit |
SSB/CW (2.4 kHz, 10 dB S+N/N)
0,16 µV (1.8 - 30 MHz, AMP2)
0,125 µV (50 MHz - 54 MHz, AMP 2)
0,16 µV ( 70 - 70.5 MHz, AMP2)
AM (6 kHz, 10 dB S+N/N, 30% Modulation bei 400 Hz)
6,3 µV (0.5 MHz - 1.8 MHz)
2 µV (1.8 MHz - 30 MHz, AMP2)
1 µV (50 MHz - 54 MHz, AMP2)
2 µV (70 MHz - 70.5 MHz, AMP2)
FM (12 kHz, 12 dB SINAD, 1 kHz, 3.5 kHz DEV)
0,25 µV (28 MHz - 30 MHz, AMP2)
0,2 µV (50 MHz - 54 MHz, AMP2)
0,25 µV (70 MHz - 70.5 MHz, AMP2)
|
| Selektivität |
Betriesart -6 dB -60 dB
CW (BW = 0.5 kHz) 0.5 kHz oder besser 0,75 kHz oder weniger
SSB (BW = 2.4 kHz) 2.4 kHz oder besser 3.6 kHz oder weniger
AM (BW = 6 kHz) 6 kHz oder besser 15 kHz oder weniger
FM (BW = 12 kHz) 12 kHz oder besser 25 kHz oder weniger
|
| Spiegelfrequenzunterdrückung |
70 dB oder besser (Amateurfunkbänder 1.8 - 28 MHz)
60 dB oder besser (Amaterufunkband 50 Mhz)
|
| Maximale Audioausgangsleistung |
2,5 W in 4 Ohm mit 10 THD (Klirrfaktor)
|
| Audioausgangsimpendanz |
4 bis 16 Ohm (4 Ohm: Nennwert)
|
| Leistungsgeführte Strahlung |
Unter 4 nW
|
|
